Part 6 - YADIY5.7GTVP - Yet Another Do It Yourself 5.7GHz TransVerter Project

 Nya tag - tillverka och prova ut en ny 5.7GHz TX kedja för att driva ett nytt litet slutsteg

Steg 1: Byta ut den trasiga mixern

En trasig och en hel mixer ;)

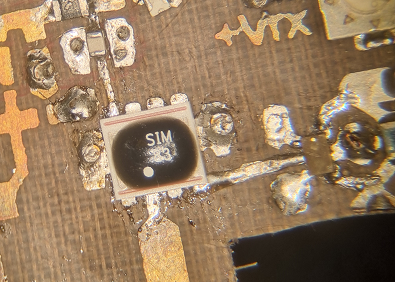

Ny hel mixer på plats igen

Ny aluminiumbotten för att montera 5.7GHz transverter för prov

Den gamla botten har gjort sitt, botten var inte tillräckligt plan och många av gängorna har gått sönder eftersom det var en tunn botten från början

Gjorde försök att fixa till gängorna igen - men det höll inte så länge med tanke på att detta är en prototyp som det skruvas mycket med

Dax att provköra den nya TX kedjan - utan slutsteg

Nya TX kretskortet monterat, DC +5V är ansluten och ett temporärt mätuttag på ingången till slutsteget (som inte är monterat ännu), LO ansluten samt FT-290R II ansluten via tx pad

Monterat på nya TX kretskortet,  från vänster: NLB310, ECG001B , MGA82563, ett BPF, SMA uttag  +5V och med bias resistorer som tar ned Vdd till runt 3 till 4.7V beroende på device

Med en riktig radio ansluten som TX på IF porten

En sändaradapter - de dryga 2W måste dämpas ned till runt 0dBm

Lade till extra 3dB dämpning eftersom utsignalen blev mer än 0dBm med FT290R II som just nu hade 2.8W uteffekt

Denna lilla adapter är från min QO100 projekt - jag lånar denna tillfälligt för detta projekt, normalt så driver denna adapter en TX konverter med 144MHz IF och 13cm RF med 5mW uteffekt före det externa slutsteget.

Här är resultatet från MGA-82563 FET som ska driva slutsteget

FET ger +12dBm vid 3.1V DC

Med spektrumanalysator ansluten så syns en fin nyttobärvåg på 5760.2 MHz

TX kedjan tycks fungera och ger runt 0dBm

Det fattas lite gain fortfarande men jag låter det vara för nu och går vidare med nästa steg

Nästa steg - slutsteg

Montera GaAsFet slutstegskretsen

Addera det modifierade DC/DC kontrollerkortet

för +Vdd 7.5V  och -Vgg -5V med inbyggd +5V stabb för drivstegen

Provköra!!!!

Part 5 - YADIY5.7GTVP - Yet Another Do It Yourself 5.7GHz TransVerter Project

Nya tag - göra en ny 5.7GHz TX kedja och slutsteg

Steg ett är att rota i junkboxen och se vilka komponenter som finns att återbruka ..........

Dessa två förstärkare går på 6GHz och har en hel del förstärkning och en av dessa har dessutom en uteffekt som skulle gå att använda för den driveffekt som det nygamla slutsteget kräver

Matar dessa med +5V och en bias serieresistor

Alternativet är en serie med dioder vilket ger en bättre biasering, dock är jag inte så känslig för variationer i förstärkaren så det blir ett motstånd. Man kan också ha en serie zenerdiod men den måste avkopplas mer pga. RF induktion och allt vad det kan innebära

Nytt PTFE ketskort med 50ohm stripline

Kretskortet har nu fyra huvudsakliga förstärkarsteg, en ERA-2SM har lite mer gain än ERA-1SM på 6GHz. Förhoppningen är att det finns mer än tillräckligt med +dB här

Slutsteget är en äldre GaAs fet variant MAAM2600-B1, har två inbyggda förstärkarsteg, matas med +8V och -5V, har runt 19dB gain och runt 30dBm uteffekt. Fördelen är att den är lätt att monterad ijfm. med QFN 5x5 32pin som jag provade med tidigare 8)

Steg två är att göra ett nytt kretskort

CAD, toner transfer, etsa och anpassa storleken till det utklippta formatet

resultatet och en tidigare skiss som anpassats för lite bättre resultat

Samt montera jordvia, dvs. montera kretskortskopparnitarna

0.6mm kopparnitar monterade och "hamrade"
Under slutsteget sitter 4st nitar som ska leda av värme
Tidigare prov har visat att avledningen är bra, det går inte löda på den punkten så längre kretskortet är monterat på aluminiumstycket, min lödkolv avger mer värme än slutsteget så det borde fungera bra

Proceduren är att använda nitverktyget, montera en nit på lilla 0.55mm piggen, trycka in niten i 0.8mm borrhålet, kapa av niten lite grann, forma om niten så hålet återfås vilket görs med avbitartången och en kartnål, efter detta så kan man sätta på nitverktygets pigg igen och nita klart.

Efter alla nitar är monterade kan man gå över dessa med en liten "hammare och städ" för att jämna ut båda sidorna på niten.

Steg tre är att vänta in de beställa kvarvarande komponenter som inte fanns i junkboxen

I posten finns nu:

- nya 0402 SMD RF ferritinduktorer

- ny mixer

- några fler MMIC

- en extra LNA krets (just in case ...)
