23cm modul-PA't reparerat.  Alla 8 modulerna är utplockade en i taget och provkörd i testjiggen som syns på bilden. Det visade sig att en modul var bränd och gav ingen uteffekt. Troligen hade slutsteget i den modulen gått sönder (varje modul består av flera förstärkarsteg). Jag lade ut lite krokar på nätet efter en ny modul. Tyvärr är det svårt att få tag på exakt samma linjära typ M57762, däremot finns motsvarande modul för FM M67711. 762 och 711 är pin och effekt kompatibla så bytet är enkelt.

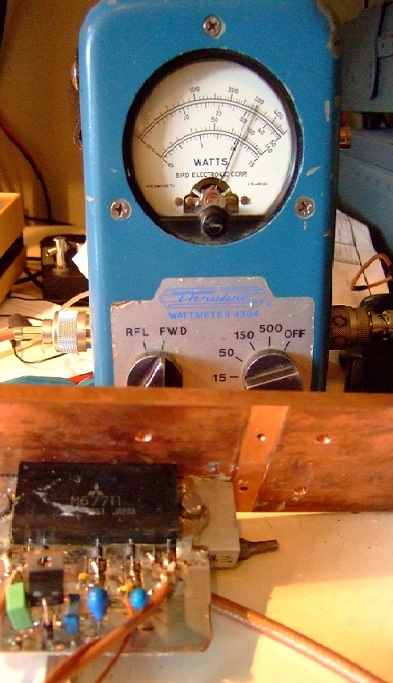

Här sitter en ny modul i provkoppling, ger 10W CW enligt specifierad driveffekt. Verkar att fungera och stoppas in  PA't.
711 är inte helt linjär så det blir en kompromiss  - men eftersom 99% av QSO på 23cm NAC är CW är det inget stort problem.

Vid 13.6V 6.5W in ger alla modulerna 125W ut. dvs. 0.8W driveffekt per modul och 15W uteffekt per modul. Kör man mer ineffekt blir det olinjär drift, så drivspänningen går att hölja ytterligare för ytterligare mer uteffekt.
